油封上的數字、字母分別代表什么意思

點擊數：43262024-08-21 10:48:49　

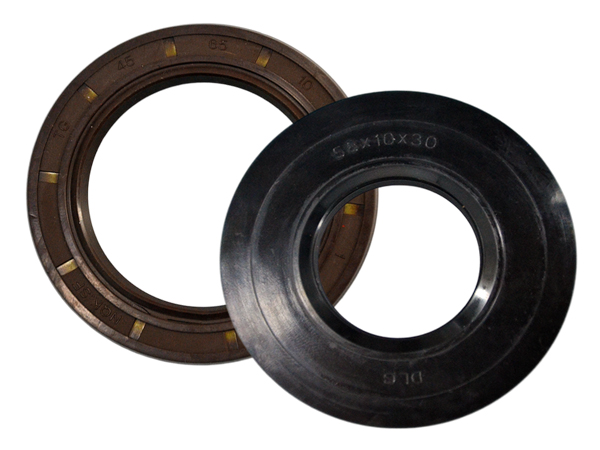

　　油封上的數字、字母和字母組合通常攜帶了有關油封材料、尺寸、設計特性、適用范圍等重要信息。下面詳細解釋這些標識的含義：

　　1. 數字

　　通常是指油封的尺寸和規格，常見的格式是“內徑 x 外徑 x 厚度”，例如：

　　30x50x10

　　30 mm：內徑

　　50 mm：外徑

　　10 mm：厚度

　　2. 字母

　　字母通常表示材料類型、設計特性或應用領域。以下是一些常見字母的解釋：

　　材料縮寫

　　NBR：丁腈橡膠，具有良好的耐油性和耐磨耗性。

　　FKM：氟橡膠，耐高溫、耐化學性強，適合苛刻環境。

　　CR：氯丁橡膠，耐候性好，適用于中等溫度下。

　　PTFE：聚四氟乙烯，具有優秀的化學穩定性和耐高溫性。

　　結構特性

　　TC：帶彈簧的油封設計，通常用于提高密封性能。

　　B：雙唇設計，增強密封效果。

　　D：指油封適用于動態密封。

　　S：指特定的密封設計，可能涉及防塵等特性。

　　L：表示油封內含潤滑設計。

　　其他功能特性

　　H：表示高溫耐受性。

　　T：表示耐磨性強。

　　P：表示具有防液體泄漏特性。

　　Z：可能指抗摩擦能力。

　　3. 字母組合

　　一些組合可以提供更復雜的信息，通常是多個特性的結合。例如：

　　NBR 30x50x10 TC：

　　NBR：材料為丁腈橡膠。

　　30x50x10：尺寸，內徑30mm，外徑50mm，厚度10mm。

　　TC：代表帶彈簧的密封設計。

　　FKM 32x45x8 B：

　　FKM：材料為氟橡膠。

　　32x45x8：尺寸，內徑32mm，外徑45mm，厚度8mm。

　　B：雙唇設計。

　　油封上的字母、數字和字母組合提供了關于油封的關鍵參數，不同制造商可能會有不同的標記方式，因此在選擇和替換油封時，建議參考制造商的手冊或技術資料以確保正確的參數和功能。
